日本一本二本三区免费,亚洲一区二区三区日韩,另类视频在线观看

SMMA（共聚物）NAS30、NAS21、NAS90、NAS36（應用范圍：醫療用品，化妝品包裝，文儀用具，裝飾禮品，高級日用品等）熱穩定性較佳，可利用的再生料多可達100％。比重較輕，生產同等數量制品可以比其它透明塑料減省用料多達20％。（在大多數情況下）無須進行干燥處理，減少用電成本，提高生產效能。成型周期較快，多可縮短50％的時間，因而提高機器利用率。注塑加工溫度較低，多可降低攝氏65度（華氏150度），因而降低用電成本。注塑加工容易，減少操作人員培訓，制品成品率高，能有效控制生產成本。折射率比PMMA高，令制成品具有的晶瑩度。耐化學性好，特別是耐酒精性極好。流動性高，特別適合厚件和大體積制件。成型后較少回縮，可減少再加工。色澤透明，配色容易，配色時色母用量少。使用通用注塑機和鑼桿，減少設備投資。制成品可作真空電鍍、印刷等裝飾。不具腐蝕性或磨損性，因而降低機具磨損。所需的夾緊力較低，多可降低20％，可降低加工成本。制品經伽瑪射線或環氧乙烷消毒后維持良好顏色和物性。

NAS21_1@凡科快圖.jpg/

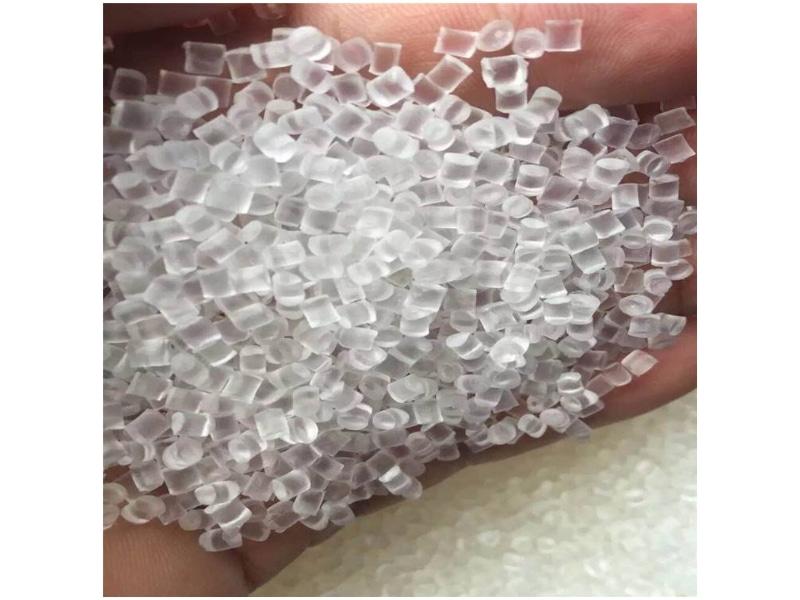

SMMA 美國努發克 NAS21產品描述：

NAS?21是一種苯乙烯丙烯酸共聚物，可用于各種需要堅固，堅硬的水透明塑料樹脂并具有出色熱穩定性的應用。

SMMA 美國努發克 NAS21特征

晶瑩剔透

低密度

易于加工

伽瑪和ETO可消毒

符合針對VI類塑料的USP XXIII規范

UL 94 HB認證

NAS21_3@凡科快圖.jpg/

SMMA 美國努發克 NAS21應用領域

購買點顯示

可重復使用的飲料

醫療設備

玩具

辦公配件

家電類

SMMA 美國努發克 NAS21產品性能參數

物理性能	額定值	單位制	測試方法
密度 / 比重	1.08	g/cm3	ASTM D792, ISO 1183
熔流率（熔體流動速率） (200°C/5.0 kg)	1.9	g/10 min	ASTM D1238
熔融體積流量（MVR） (220°C/10.0 kg)	24	cm3/10min	ISO 1133
收縮率
流動	0.20 到 0.60	%	ASTM D955
--	0.20 到 0.60	%	ISO 294-4
吸水率
飽和, 23°C	0.10	%	ASTM D570
平衡, 23°C, 50% RH	0.10	%	ISO 62
硬度	額定值	單位制	測試方法
洛氏硬度 (M 級)	70		ASTM D785
球壓硬度	168	MPa	ISO 2039-1

機械性能	額定值	單位制	測試方法
拉伸模量
--	3240	MPa	ASTM D638
--	3300	MPa	ISO 527-2
抗張強度
屈服, 23°C	57.9	MPa	ASTM D638
屈服, 23°C	60.0	MPa	ISO 527-2
伸長率
斷裂	2.1	%	ASTM D638
斷裂, 23°C	2.5	%	ISO 527-2
彎曲模量
23°C	3100	MPa	ASTM D790
23°C	3400	MPa	ISO 178
彎曲強度
23°C	97.2	MPa	ASTM D790
23°C	100	MPa	ISO 178
沖擊性能	額定值	單位制	測試方法
簡支梁缺口沖擊強度 (23°C)	1.5	kJ/m2	ISO 179
簡支梁無缺口沖擊強度 (23°C)	12	kJ/m2	ISO 179
懸壁梁缺口沖擊強度
23°C	21	J/m	ASTM D256
23°C	2.5	kJ/m2	ISO 180/A
無缺口伊佐德沖擊強度	12	kJ/m2	ISO 180

熱性能	額定值	單位制	測試方法
熱變形溫度
0.45 MPa, 未退火	90.0	°C	ISO 75-2/B
1.8 MPa, 退火 3	80.0	°C	ISO 75-2/A
維卡軟化溫度
--	106	°C	ASTM D1525 4
--	98.0	°C	ISO 306/B50
最高使用溫度	260	°C

可燃性	額定值		測試方法
UL 阻燃等級	HB		UL 94

光學性能	額定值	單位制	測試方法
折射率 5	1.570		ASTM D542, ISO 489
透射率 (550 nm)	91.3	%	ASTM D1003
霧度	0.300	%	ASTM D1003

注射	額定值	單位制
干燥溫度	80	°C
干燥時間	2.0	hr
料筒后部溫度	180 到 210	°C
料筒中部溫度	200 到 230	°C
料筒前部溫度	210 到 240	°C
加工（熔體）溫度	200 到 240	°C
模具溫度	30 到 60	°C
注射速度	慢到中等
